ワイヤレスブロードバンドルータ WirelessBeam(ワイヤレスビーム)「CQW-AP14X」は、IEEE802.11a/b/gに準拠した無線ブロードバンドルータです。
各種アンテナ群(オプション)との組み合わせにより、屋内利用から屋外の広域ネットワークに至るまでオールラウンドにカバーします。
Vista
CQW-AP14X
JANコード:4941250159826 販売終了
4ポート ルータ機能搭載 無線LANアクセスポイント 無線LANコンバータ IEEE802.11b IEEE802.11g WPA 64/128bit WEP
WDS対応 VPNパススルー WWWブラウザ設定 ACアダプタ 1年保証
対応OS Windows WindowsVista WindowsXP Windows2000
>>特長 >>オプションアンテナ
IEEE802.11a/b/g規格に準拠
  ワイヤレスビーム「CQW-AP14X」は、11a(J52)にも対応しています。また、汎用性が高いIEEE802.11bやIEEE802.11gの合わせて3規格の無線LANを利用できます。 ※1

ワイヤレスビームとは、 業界トップレベルの通信性能を実現した法人向けの無線LAN製品です。

IEEE802.11aの使用する5GHz帯は電波法により屋外での使用を禁じられています。
多様で柔軟な無線LAN インフラの構築が可能


    ワイヤレスビーム「CQW-AP14X」は、無線ルータとして、または無線ブリッジとして利用可能です。
    また、無線LAN アクセスポイント(親機)として、無線LANコンバータ(子機)としても利用できますのでさまざまなシーンに応じた無線環境が構築できます。

  1. 無線LANアクセスポイントとして
    ルータなどに接続すれば無線アクセスポイントとして利用することが可能です。
  2. 無線LANルータとして
    イーサネットポート環境に接続するだけで、簡単に無線LANルータとして利用できます。
  3. 無線LANコンバータとして
    パソコンやネットワーク対応のデジタル家電、ゲーム機などをワイヤレスで利用することが可能です。
通信速度は環境により異なります。
屋外/屋内の長距離通信に柔軟に対応できる高性能アンテナ群

「CQW-AP14X」には、通信距離、通信環境、指向性に応じた屋内/屋外用オプションアンテナをご用意しています。優れた無線LAN 専用アンテナの開発と無線パラメータの最適化により、6.5kmで最大6Mbps、10kmで3Mbpsの伝送性能を実現。垂直偏波・水平偏波、円偏波、デュアルバンド(2.4GHz/5.2GHz)など長距離の拠点間でも電波の混信や干渉に強く、かつセキューアな無線LAN環境が構築可能です。
WDS対応だからブリッジとして有線LANを無線で接続
  「CQW-AP14X」は異なる有線LAN同士を無線でつなぐことができるブリッジ機能を備えています。
アクセスポイントの最大接続数は16です。
ブリッジにおいて相互接続は同一機種のみ可能です。
掲載のお詫び(2008/03/13)
本製品はリピータ機能はサポートしておりません。記述に誤りがございました事を深くお詫びいたします。
強固な無線セキュリティWPAに対応
  64/128/152bitのWEP機能に加え、強固な無線セキュリティ規格のWPA(Wi-Fi Protected Access)にも対応しています(暗号化方式:TKIP/AES、認証方式:PSK/IEEE802.1X) ので、通信内容が洩れてしまう心配がありません。
WPA(TKIP/AES)を利用するためには、接続する無線LAN機器もWPA(TKIP/AES)に対応している必要があります。
VPNパケットのパススルー機能
  LAN-WAN間でVPNゲートウェイ装置によって暗号化されたパケットをパススルーすることが可能です。 IPsec/PPTPの2種類のVPNプロトコルに対応し、ルータを介したVPNネットワークの構築が可能です。
UPnP(ユニバーサルプラグアンドプレイ)に対応
  UPnP機能に対応することにより、ネットワークアプリケーションを使用する際の各種設定を簡素化することができます。UPnP対応アプリケーションのMSN Messengerの各種機能が利用できます。
PPPoEマルチセッション
  PPPoEマルチセッションに対応します。プロバイダとフレッツ・スクウェアとの同時接続を行なうことが可能です。本機能によって、接続のたびに設定を切り替える必要がなくなり、利便性が向上します。
フレッツ・スクウェアはNTT東日本とNTT西日本のフレッツ・ADSL、Bフレッツのサービスです。
IP Unnumbered接続
  フレッツ・ADSL、Bフレッツなどの、複数グローバルIPアドレス提供サービスに対応しています。LANに接続するコンピュータに直接グローバルIPの割り当てが可能な方式を採用しているため、柔軟な構成が可能です。
強力なファイアウォールを実現するSPI、不正アクセス検知機能
  SPIは、送出したパケットの情報から戻りパケットの予測と整合性の判断を行い、パケットの通過や破棄を決定する強固なファイアウォール機能です。さらに、インターネット側から不正アクセスがあった場合、これを検出して通信を遮断します。検出した攻撃はログに記録することができ、メール送信することも可能です。
ストレート/クロスを自動判別する4ポートスイッチングハブ内蔵
  LAN側ネットワーク機器接続用として、4ポートの10/100BASE自動認識スイッチングハブ内蔵。ストレート/クロスケーブルを自動判別するAutoMDI/MDI-X機能を備えており、ケーブルの種類を意識することなくクライアントの直接接続やハブのカスケード接続が可能です。
設置工事、保守の容易性
  簡易サイトサーベイ機能を実装していますので設置時に最適なパラメータを設定することができます。
WEBブラウザを使用したGUIで簡単に設定ファイルを作成でき、作成したファイルは本製品間で共用できるため設置工事が簡単になります。
企業内ネットワーク機器の管理に不可欠のSNMP対応
  ネットワーク機器を管理するために必須のSNMP機能を備えています(v1/v2対応)。
WEBブラウザによる設定
  各種の設定はWEBブラウザにて簡単に行うことが可能です。設定画面はパスワードで保護されるためセキュリティ面での不安もありません。
WEBブラウザ設定画面上でファームウエアのアップデート
  各種機能は本体内のフラッシュメモリに格納されています。最新のファームウエアを弊社のホームページからダウンロードし、WEBブラウザの設定画面からアップデートできます。

伝送速度の数値は規格の理論上の最大値であり、実際のデータ転送速度を示すものではありません。
本製品はIEEE802.11a(W52/W53)には対応しません。IEEE802.11aの使用する5GHz帯は電波法により屋外での使用を禁じられていますので、ご使用にならないようご注意ください。


電波種別 使用環境 距離
電波環境
ヘリカルアンテナ:マルチパス干渉に強い「円偏波」アンテナを採用、10km(マルチリンク時)の長距離通信が可能です。
ヘリカルアンテナ
(円偏波)
WAH-2HR-15
802.11g 屋外
屋内
距離 スループット
〜1.2km 〜30Mbps
〜3.5Km 〜18Mbps
〜6.5Km 〜6Mbps
〜10Km 〜3Mbps
指向性
パッチアンテナ:2km程度の中距離通信も可能、ビル間通信などに最適です。
パッチアンテナ
WAH-2PV-9
802.11g 屋外
屋内
距離 スループット
〜500m 〜30Mbps
〜1.2Km 〜20Mbps
2km 〜6Mbps
指向性

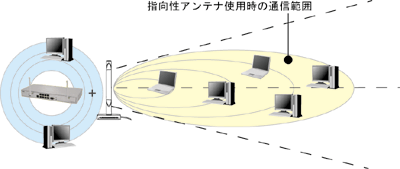

指向性アンテナはアンテナの向きを拠点に合わせることにより、まっすぐ電波を送ることができます。無指向性よりも遠く離れた拠点間に最適です。


電波種別 使用環境 距離
電波環境
屋外用オムニアンテナ:高利得無指向性アンテナ、公衆無線LANにも最適です。
屋外用
オムニアンテナ
WAH-2OV-7
802.11g 屋外
屋内
距離 スループット
〜500m 〜30Mbps
〜1.2Km 〜6Mbps
無指向性
屋内用オムニアンテナ:2.4GHz、5.2GHzの室内用アンテナ、オフィス内の無線LAN環境を協力にサポートします。
屋内用
オムニアンテナ
WAH-2OV-4/
WAH-5OV-5
802.11a 11aは
屋内のみ
距離 スループット
〜100m 〜25Mbps
無指向性
802.11g

屋外
屋内

距離 スループット
〜100m

〜30Mbps

〜500m 〜20Mbps
1.2km 〜6Mbps

屋外用アンテナは複数の比較的至近距離にある拠点同士にまんべんなく電波を送ることができます。一方、屋内用アンテナは「CQW-AP14X」をオフィスの中心に設置した場合、無指向性アンテナは360度まんべんなく電波を送ります。

それぞれ使用する、環境や伝送距離によって、アンテナの種類をお選びいただけます。
ケーブル長、種別についてはご相談下さい。
電波法に基づき、ケーブル長を指定のケーブル長以下にすることは出来ません。
5.2GHz帯のご使用については、屋内使用に限ります。屋外での利用は電波法により禁じられています。
