BLW-04FM
動作確認済ゲーム情報
"PlayStation 2"
"PlayStation BB Unit"
「みんなのGOLFオンライン」
BLW-04FM
販売終了
Windows95 Windows98 WindowsMe Windows2000
WindowsXP Mac UPnP VLAN
FTTH Yahoo!!BB動作確認 フレッツADSL動作確認

「BLW-04FM」はMIPS 32bitプロセッサを採用し、WAN側からLAN側へのスループット値が最大 91Mbpsの高速ルーティングを実現しています。また、ブロードバンドルータとしての基本機能に加えて、UPnP(Universal Plug and Play)、PPPoE unnumbered接続、ログ機能、ダイナミックDNSサービスでのIPアドレス自動更新、LAN側ポートのVLAN機能に対応しています。 無線通信時にはMACアドレスフィルタリング、64/128bitのWEP機能により、強固なセキュリティを確保します。
PKシリーズにはクライアント用無線LANアダプタ付属
  無線ブロードバンドルータ「BLW-04FM」にはクライアント用に、PCMCIA無線LANアダプタ「GW-NS11H」を付属した「BLW-04FM-PK」や32Bit高速CardBus無線LANアダプタ「GW-NS11C」を付属した「BLW-04FM-PKC」がラインナップされています。 (クライアント無線LANアダプタはWindowsのみ対応)
「BLW-04FM-PK」付属品
GW-NS11H
GW-NS11H
11Mbps 無線LANアダプタカード

本体装着用の「GW-NS11H」とクライアント用の「GW-NS11H」が2枚同梱されています。
Wi-Fi PCMCIA
「BLW-04FM-PKC」付属品
GW-NS11C GW-NS11C
11Mbps 無線LANアダプタカード

クライアント用の「GW-NS11C」とは別に本体装着用の「GW-NS11H」が1枚同梱されています。 ※参照
Wi-Fi CardBus

ZoneAlarm Pro3付属


※「BLW-04FM-PKC」で無線LANアクセスポイント機能を使用する場合は、同梱されている「GW-NS11H」を本体に装着してご利用下さい。もう一枚のCardBus対応無線LANアダプタ「GW-NS11C」はクライアント用無線アダプタとなりますので「BLW-04FM」本体に装着しても無線機能を利用することはできません。

MIPS 32bitチップ搭載でスループット値を大幅に向上
  MIPS 32bitプロセッサを採用することにより、従来のブロードバンドルータに比べスループット値を大幅に向上させ、最大 91 Mbpsの速度を実現しています。
これにより、大容量のマルチメディアデータの送受信など、さらに高速化が加速しつつあるブロードバンド環境においても、ストレス無く広帯域回線の恩恵を享受することができます。(※スループットの計測方法)
UPnP(ユニバーサルプラグアンドプレイ)に対応


UPnP機能に対応することにより、ネットワークアプリケーションを使用する際の各種設定を簡素化することができます。UPnP対応アプリケーションのWindows Messengerの各種機能を使用することができます。

※Windows Messenger
「インスタントメッセージ」「音声チャット」「ビデオチャット」「ファイルの送信/受信」「リモートアシスタンス」「アプリケーション共有」「ホワイトボード」(「電話をかける」操作には未対応)

MACアドレスフィルタリング、WEP機能により通信セキュリティを確保


「BLW-04FM」はワイヤレス環境においてセキュリティを確保する、MACアドレスフィルタリング機能、WEP(Wired Equivalent Privacy)機能を搭載しています。MACアドレスフィルタリングにより、あらかじめ登録されたMACアドレスを持つPC以外からのアクセスを拒否し、不正アクセスから強固にガードします。
また、64/128bitのWEP(Wired Equivalent Privacy)機能により、通信データを約1兆通り以上に暗号化しますので、電波を不正に傍受されたとしても内容を判読することが非常に困難となります。

特殊アプリケーションに対応


アプリケーションで使用する送信パケットと受信パケットで、プロトコルとポート番号が異なる場合、NAT/IPマスカレードの環境下では、そのアプリケーションは利用できません。特殊アプリケーション機能を利用すれば、それらのアプリケーションが使用可能となります。初期設定として、以下のアプリケーションが登録されていますが、追加設定が可能です。
※「Age of Empire」「H.323(CUseeMe & MS NetMeeting & TGI Phone)」「ICU II(ICU 2)」「Internet Phone」「Yahoo Messenger」

PPPoE unnumbered接続


東日本電信電話株式会社、西日本電信電話株式会社が提供する、フレッツ・ADSL、BフレッツなどのPPPoE接続における、複数グローバルIPアドレス提供サービスに対応しています。LAN側端末に直接グローバルIPを割り当て可能な方式を採用しているため、柔軟な構成が可能です。

VPNパケットのパススルー機能


LAN-WAN間でVPNゲートウェイ装置によって暗号化されたパケットをパススルーすることが可能です。IPsec/PPTP/L2TPの3種類のVPNプロトコルに対応し、ルータを介したVPNネットワークの構築が可能です。

Dynamic DNSサービスに対応
  Dynamic DNS Network Services, LLCより提供されているDynamic DNSサービスに対応しています。dyndns.orgに登録してあるユーザー名、パスワード、ドメイン名の情報を本製品に設定しておくことにより、自動的に登録内容の更新を行うことができます。
DDNS(DynDNS)への登録方法はコチラ
ファイアウォールにSPI(ステートフルパケットインスペクション)を採用

不正アクセス検出機能搭載で強固なセキュリティを実現(ログ出力可能)
ファイアウォール方式として、SPI(ステートフルパケットインスペクション)方式を採用。通信セッションごとにパケットの整合性を確認し、セッション終了後には全てのポートを遮断しますので、"穴の無い"ファイアウォールが実現できます。

さらに、インターネット(WAN)側から次のDoS(Denial of Service)攻撃があった場合、これを検出して通信を遮断します。検出した攻撃はログに記録することができ、記録されたログをsyslogまたはE-Mail送信することができます。

※検出可能なDoS攻撃
「IP Spoofing」「Land Attack」「Ping of Death」「Zero Length IP」「Smurf Attack」「UDP Port Loopback」「Snork Attack」「TCP null scan」「TCP Synflood」

LAN側からのアクセス制限が可能


本製品はLAN側からのインターネット接続にアクセス制限を設定することが可能です。LAN側に接続されたPCのグループごとに以下の設定ができます。

(1)スケジュールによるアクセス制限(曜日/時間により指定)

(2)利用するサービスによる制限(初期登録によりweb参照やE-Mailの使用など40種類のサービス名がリストアップされています。アクセス制限を行うサービスがリストに無い場合、追加指定することができます。)

(3)URLフィルタリング(LAN側のPCから、登録されたURLへのアクセスを制限します。登録はWEBサイトのURL、IPアドレス、キーワードのいずれかを入力します。)

VLAN機能


LAN側ポートを複数のグループに論理的に分割するポートベースVLAN(Virtual LAN)機能に対応しています。この機能を利用すると、同じグループ内のポート間での通信は通常どおり通信可能ですが、異なるグループに属するポート間の通信は不可能になります。ウィルスやワームなどの感染源からの2次感染や、unnumbered接続時のグローバルIP端末・バーチャルコンピュータ端末を踏み台にした攻撃などから、他の端末を保護することができます。
また、家庭内やインターネットマンションなどにおいて、それぞれのポートに接続された端末間での通信を遮断したい場合(プライバシー保護など)も、この機能を利用することができます。

ネットワークゲーム、サーバ公開も可能


静的IPマスカレード機能を提供するバーチャルコンピュータ(DMZホスト)機能、ローカルサーバ(ポートフォワーディング)機能で、NAT非対応のネットワークゲームやサーバ公開も可能です。

ストレート/クロスを自動判別する4ポートスイッチングハブ内蔵


LAN側ネットワーク機器接続用として、4ポートの10/100BASE自動認識スイッチングハブ内蔵。ストレート/クロスケーブルを自動判別するAuto-MDI/MDIX機能を備えており、ケーブルの種類を意識することなくパソコンの直接接続やハブのカスケード接続が可能です。

DHCP機能
DHCPサーバ/クライアント機能を搭載。
WAN側のDHCPサーバからのIPアドレス取得と、LAN側ポートに接続されたクライアントへのIPアドレスの割り当てを自動的に行います。
PPPoE接続、フレッツ・ADSL対応


接続方式として通常のEthernet(Static/DHCP)接続のほかに、PPPoE(Point-to-Point Protocol overEthernet)接続にも対応しています。本体がPPPoEクライアント機能を持つため、接続するPCにソフトウェアのインストールは不要です。

・複数同時接続:
NAT/IPマスカレード(NAPT)機能により、1個のPPPoEアカウントでも複数のパソコンでの同時インターネット接続ができます。

・自動接続/自動切断:
PPPoEサービスオンデマンド/無通信監視自動切断機能により、接続・切断を意識することなく、専用線と同じ感覚でインターネットが利用できます。

無線LANアクセスポイント機能


付属の無線LANアダプタ(GW-NS11H)をBLW-04FM本体に装着することにより、無線LANアクセスポイント機能搭載ルータとして動作させることができます。ワイヤレス環境でインターネット回線の共有が実現できます。

WWWブラウザによる設定
各種の設定はWWWブラウザにて簡単に行うことが可能です。設定画面はパスワードで保護されるためセキュリティ面での不安もありません。
WWWブラウザ設定画面上でファームウェアのアップデート
  各種機能は本体内のフラッシュメモリに格納されています。最新のファームウェアを弊社のホームページからダウンロードし、WWW設定画面上でアップグレードすることができます。書き換えユーティリティなどのインストールも不要で、Windowsだけでなく、MacやLinuxなど幅広いOSでご利用いただけます。
  注意:プロバイダによっては本製品のようなルータの使用や複数のコンピュータからのアクセスを制限している場合もあります。プロバイダとのご契約内容についてご確認ください。

*ブロードランナシリーズはダイヤルアップルータではありません。



オプション
WMK-BB01C [WMK-BB01C]
壁掛けキット

型番
BLW-04FM
無線部
準拠する標準 IEEE802.11b ARIB STD-T66/RCR STD-33A
伝送速度 11/5.5/2/1Mbps自動認識
伝送方式 DS-SS(直接拡散型スペクトラム方式)
周波数(中心周波数) IEEE802.11b 2.412〜2.484GHz
チャンネル IEEE802.11b 1〜14CH
セキュリティ ESS-ID、WEP(64/128bit)、MACアドレスフィルタリング
通信距離 屋内:80m
※屋内使用時、使用環境により上記距離を満たせない場合があります
アンテナタイプ ダイバシティアンテナ
有線部
規格 LAN側:IEEE802.3 10BASE-T、IEEE802.3u 100BASE-TX
WAN側:IEEE802.3 10BASE-T、IEEE802.3u 100BASE-TX
伝送速度 10/100Mbps (オートネゴシエーション)
ネットワーク
ポート構成
WAN側ポート 10/100BASE-TX自動認識ポート×1(RJ-45コネクタ)
LAN側ポート 10/100BASE-TX自動認識ポート×4(RJ-45コネクタ)
※全ポートAutoMDI/MDI-X対応、ポートベースVLAN(最大4グループ)対応
対応WAN回線 ADSL・SDSL・CATV、専用線など
対応プロトコル IP
アドレス変換 NAT/IPマスカレード
DHCPサーバ機能 最高253アドレス(LAN側のみ対象、無効設定可能)
DHCPクライアント機能 プロバイダよりIPアドレス取得(WAN側ポートのみ対象、無効設定可能)
DNSリレー機能 対応
PPPoE 1セッションサポート
PPPoEサービスオンデマンド、無通信監視自動切断機能、 unnumbered接続
ルーティングプロトコル スタティックルーティング、ダイナミックルーティング(RIP Ver.1)
ローカルサーバ機能 TCP/UDPポート別にLAN側の指定したパソコンに転送
バーチャルコンピュータ機能
(DMZ)
WAN側からのパケットをLAN側の特定のホストに転送
アクセス制限 スケジュールによる制限(時間・曜日)※ログ出力可能
サービス内容による制限※ログ出力可能
URLフィルタリング
ダイナミックDNS 対応(DynDNS.org)
(→DDNSの登録方法を見る)
ファイアウォール DoS攻撃検出(ログ出力可能、syslog、E-Mail送信可能)、SPI(ステートフルパケットインスペクション)
VPNパススルー PPTP/L2TP/IPSec
各種設定 Webブラウザ
ログ機能 WEBブラウザからの閲覧、指定したメールアドレスへのメール送信、指定したsyslogサーバへの送信が可能
アップグレード フラッシュROM書き換え(Webブラウザより実行)
共通
LED Power、Status、LAN Link/Act、LAN 100M、WAN、PPPoE、WLAN
最大消費電力 最大9.6W
入力電源 DC12V、1200mA
外形寸法(W×H×D ) 180(W)×150(H)×29.3(D)mm
重量 598g(本体のみ)
動作温度 0 〜40 ℃
動作湿度 35 〜85 %
対応OS

イーサネット(有線)通信を使用する場合

  • Windows 95/98/Me、Windows 2000、Windows XPを搭載し、Ethernet (RJ-45)ポートを装備したコンピュータ
  • TCP/IPが利用可能なOS(Mac OS、各種UNIX等)を搭載し、Ethernet (RJ-45)ポートを装備したコンピュータ

ワイヤレス(無線)通信を使用する場合

  • Windows 95/98/Me、Windows 2000、Windows XPを搭載し、
    IEEE802.11/IEEE802.11bに準拠した無線LANカードもしくは無線LAN 通信機能を装備したコンピュータ
  • AirMac無線LANカードを装備したMacintoshコンピュータ
    (PKシリーズ付属の無線LANアダプタはMac非対応)
ネットワークケーブル 本製品では、以下のネットワーク機器が必要となります。
・ツイストペアケーブル(本製品に接続するコンピュータの台数分)
ADSL/ケーブルモデム 本製品は、以下のADSL/ケーブルモデムに対応しています。
・RJ-45(LAN)ポートを装備した外付ADSLモデム
・RJ-45(LAN)ポートを装備した外付ケーブルモデム
EMI VCCI Class B、FCC Class B、CE
パッケージ内容
BLW-04FM本体、無線LAN PCMCIAカード(BLW-04FM本体取付け用)、ACアダプタ(ショートコード付属)、スタンド、ユーザーズマニュアル、 UTPストレートLANケーブル(1m)

*BLW-04FM-PKにはクライアントPC用のPCMCIA無線LANアダプタ(GW-NS11H)が1枚付属します。
*BLW-04FM-PKCにはクライアントPC用のCardBus無線LANアダプタ(GW-NS11C)が1枚付属します。 パーソナルファイアウォールソフト「Zone Alarm Pro 3」CD-ROM(試供版)が付属します。

「BLW-04FM-PK」付属品
GW-NS11Hの仕様を見る
「BLW-04FM-PKC」付属品 GW-NS11Cの仕様を見る

 表示の数値は、無線LAN規格の理論上の最大値であり、実際のデータ転送速度を示すものではありません

ワイヤレスLAN はケーブルの配線や工事等が必要ないため誰でも簡単に使用することが可能ですが、設置場所または通信したい端末 との間に以下の物質を使用した遮蔽物がある場合は、転送速度の低下あるいは通信出来ないなどの問題が生じます。安定した通信を行うには出来る限りこれらの環境要因を避けて設置してください。

環境要因 転送距離への影響
(※が多い程、影響が大きいことを表します。)
具体例
空気
木材 ※※ 木材の仕切り
石膏 ※※ 仕切り壁
合成素材 ※※ ベニヤ板の仕切り
アスベスト ※※ 天井
ガラス ※※ 窓ガラス、壁
※※※ 湿った木材
煉瓦 ※※※ 煉瓦壁
大理石 ※※※※ 石壁
セメントコンクリート ※※※※ 床、壁
防弾ガラス ※※※※ 哨舎
※※※※※ 鉄の仕切り、強化コンクリート壁

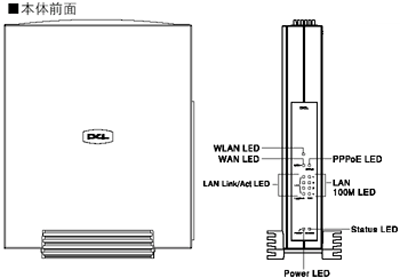

詳細図
