2 4　本製品の設定

アクセスポイントとして使う

ここではアクセスポイントとして使う場合の設定の手順を説明します。
例はWindows XPの画面ですが、Windows 2000/Me/98SEでも同じ手順で設定します。

無線LANの設定例
※以下の表にしたがって、お使いのアクセスポイントの設定内容を調べてください。
　　アクセスポイントの設定内容を確認する方法は、アクセスポイント側のマニュアルを参照してください。

SSID
無線モード
暗号化
キー長
キーインデックス
デフォルトキー
1

■ユーティリティの起動

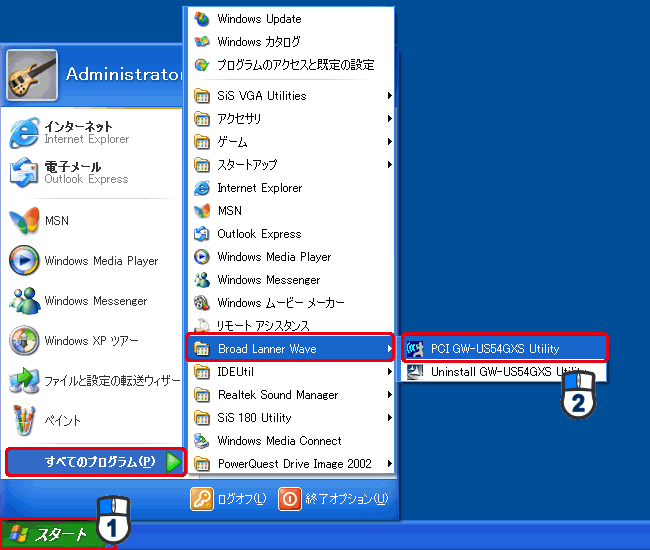

「スタート」→「すべてのプログラム」→「bRoad Lanner Wave」→「プラネックス GW-US54GXS Utility」をクリックします。
※ タスクトレイの「プラネックス GW-US54GXS Utility」をダブルクリックすることでも起動できます。
「スタート」→「すべてのプログラム」→「bRoad Lanner Wave」→「プラネックス GW-US54GXS Utility」
↑クリックすると拡大画像を表示します。
▼
「プラネックス GW-US54GXS Utility」が表示されます。

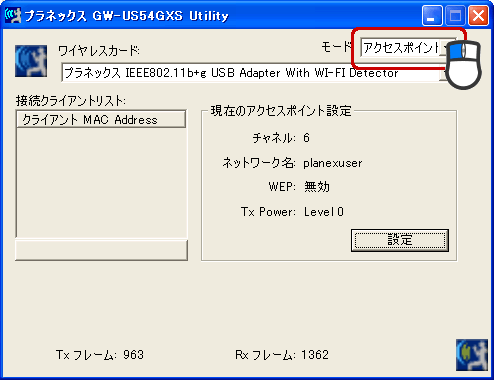

2 「モード」を「クライアント」から「アクセスポイント」に変更します。
「モード」を「クライアント」から「アクセスポイント」に変更
▼
「現在のアクセスポイント設定」画面に変更されます。

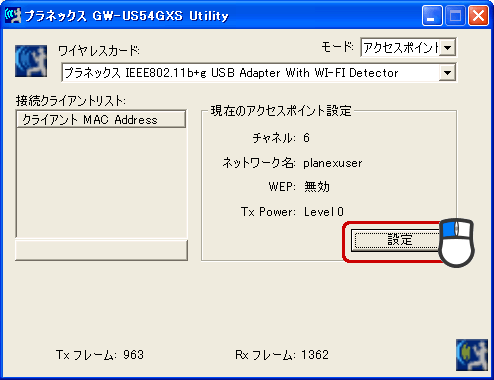

3 「現在のアクセスポイント設定」の「設定」をクリックします。
「現在のアクセスポイント設定」の「設定」
▼
「アクセスポイント設定」が表示されます。

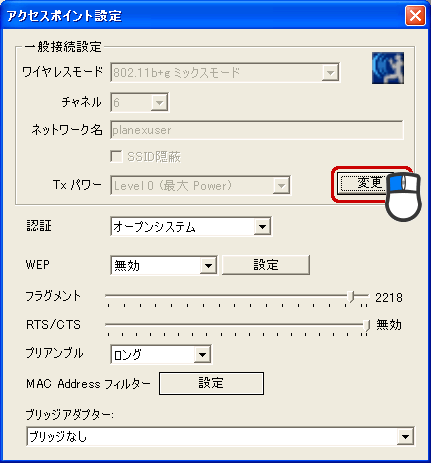

4 「アクセスポイント設定」の「変更」をクリックします。
「アクセスポイント設定」の「変更」をクリック
▼
「アクセスポイント設定」が変更可能になります。


5

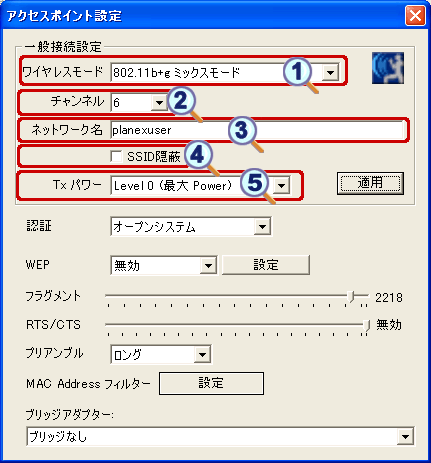

アクセスポイントの設定をします。
アクセスポイントの設定

●アクセスポイント設定

ワイヤレスモード

「802.11b only」、「802.11g」、「802.11b+g ミックスモード」を選択します。
チャンネル アクセスポイントのチャネルを選択します。
「802.11b only」 1-14チャンネルから選択します。
「802.11g only」 1-13チャンネルから選択します。
「802.11b+gミックスモード」 1-13チャンネルから選択します。
ネットワーク名 ネットワーク名は無線ネットワークのアクセス制御用の識別名です。無線ネット枠では同一のネットワーク名を設定した機器同士が接続します。本製品と接続するすべての無線ネットワーク機器は同じネットワーク名に設定してください。半角英数字32文字以内で入力します。初期設定は「planexuser」です。
SSID隠蔽

チェックすることで、本製品のネットワーク名（SSID）を隠すことできます。

TXパワー

 「Level0(最大 Power)」、「Level1」、「Level2」、「Level3(最小パワー)」から選択します。


6

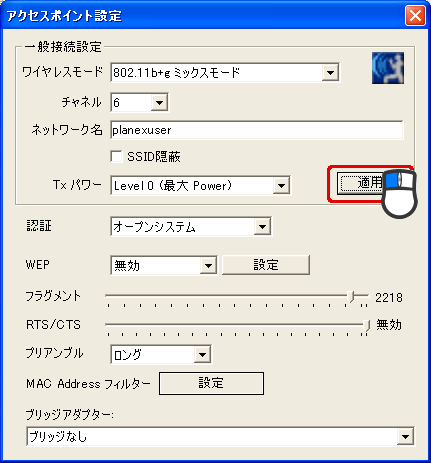

「適用」をクリックします。
［適用］をクリック

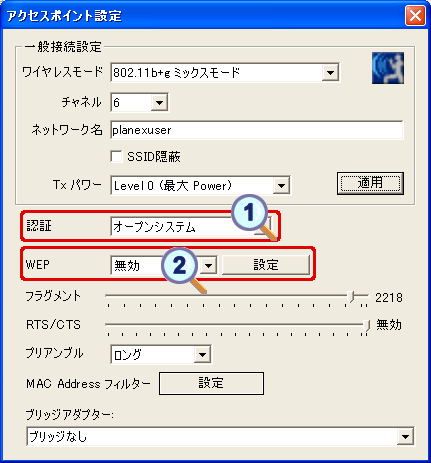

7 セキュリティを設定します。
＊無線LANの電波は誰でも受信できるため、セキュリティ設定をしてください
セキュリティの設定

●アクセスポイント設定

認証

「オープンシステム」、「共有キー」を接続先のアクセスポイントの設定に合わせて選択します。
WEP 「有効」、「無効」を接続先のアクセスポイントの設定に合わせて選択します。
▼
「WEP」を「有効」にした場合は以下の設定が必要になります。


8

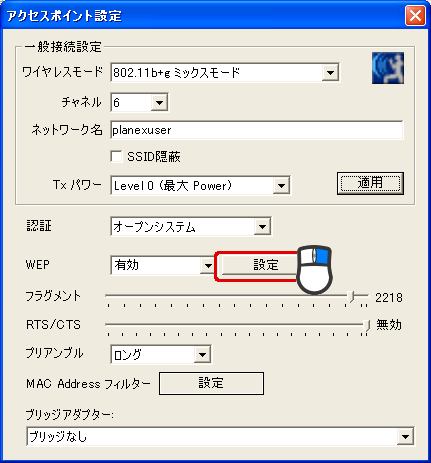

WEPを有効にした場合、「設定」をクリックします。
WEPキーの設定
▼
「WEPキー設定」が表示されます。

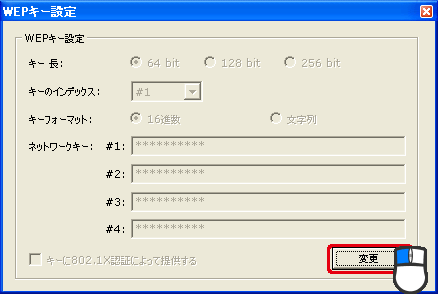

9 「変更」をクリックします。
WEPキー設定
▼
「WEPキー設定」が変更可能になります。

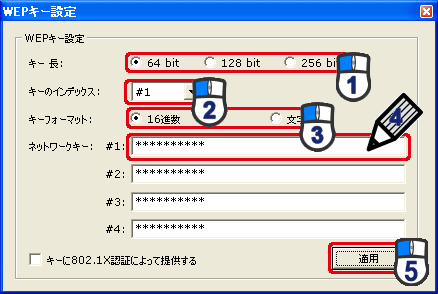

10 接続先のアクセスポイントの設定に合わせて次の項目を設定します。
(1) 「キー長」を選びます。
(2) 「キーのインデックス」を「#1」から「#4」の中から選びます。
(3) 「キーフォーマット」を選びます。
(4) (2)で選択した「キーのインデックス」の番号の欄に「ネットワークキー」の数値を入力します（例では「#1」を選んでいるので、「#1」の欄に手順が表示されています）。
(5) ［適用］をクリックします。
WEPキー設定
▼
「WEPキー」が変更されました。


11 画面右上の「x」 をクリックして、「WEPキー設定」を閉じます。

▼
無線LANアクセスポイントへの接続が開始されます。

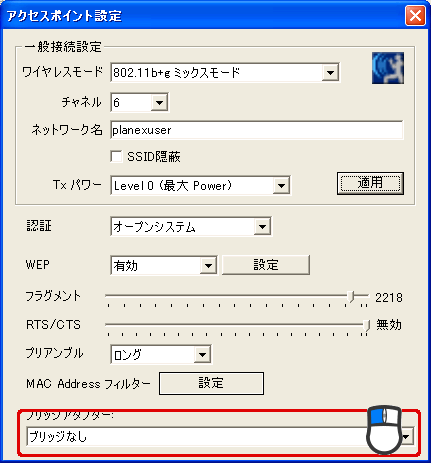

12 ブリッジアダプタにインターネットに接続しているLAN又は無線LANを選択します。
ブリッジアダプタ

13 画面右上の「x」 をクリックして、「アクセスポイント設定」を閉じます。


14 画面右上の「x」 をクリックして、「プラネックス GW-US54GXS Utility」を閉じます。


▼
別のコンピュータの無線設定を本製品と同じに設定します。
ご注意
本製品のアクセスポイントの設定情報と無線クライアント側の設定情報は同じ情報を設定してください。

15

「PCI GW-US54GXS Utility」を起動します。
※ システムトレイの「プラネックス GW-US54GXS Utility」をダブルクリックすることでも起動できます。
「スタート」→「すべてのプログラム」→「bRoad Lanner Wave」→「プラネックス GW-US54GXS Utility」

▼
「プラネックス GW-US54GXS Utility」が表示されます。

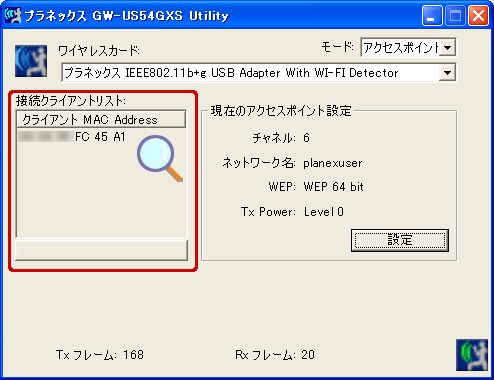

16 「プラネックス GW-US54GXS Utility」の「接続クライアントリスト」に接続したMACアドレスが表示されているか確認します。

17 画面右上の「x」 をクリックして、「プラネックス GW-US54GXS Utility」を閉じます。
