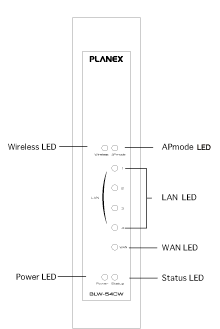

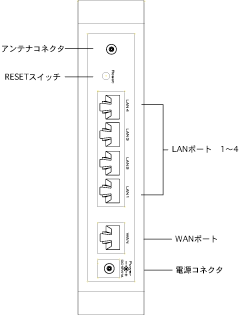

本製品の各部の名称について説明します。 ■本体前面 LEDの 名称 色 機能説明 Wireless 緑 消灯 無線LAN機能が無効です。 点灯 無線LAN機能が有効です。 Power 緑 消灯 電源がオフです。 点滅 起動準備中です。 点灯 電源がオンです。 APmode 緑 消灯 AP&ルータモードで接続が確立されています。 点灯 APモードで接続が確立されています。 LAN 緑 消灯 LANポートで接続が確立されていません。 点灯 LANポートで接続が確立されています。 WAN 緑 消灯 WANポートで接続が確立されていません。 点滅 WANポートで接続が確立されています。 Status 緑 消灯 本製品の正常に機能していません。 点灯 本製品の正常に機能しています。 ■本体背面 本体背面 アンテナ コネクタ 無線用のアンテナ取り付け端子です。 RESET スイッチ 電源を投入した状態でRESETスイッチを2、3秒押し続けると、本製品が再起動されます。 電源を投入した状態でRESETスイッチを5秒押し続けると、本製品の動作モードがAPモードとAP&ルータの間で切り替わります。 電源を投入した状態でRESETスイッチを10秒以上押し続けると、本製品が工場出荷時の状態に初期化されます。 LANポート 1〜4 ネットワーク機器と接続するためのRJ-45ポートです。 WANポート ADSLモデムなどを接続します。 電源コネクタ ACアダプタのコネクタを差し込みます。 ■本体底面 Serial No 本製品のシリアルナンバーです。 Node ID 本製品のMACアドレス（ノードID）です。
