各部の名称とはたらき
本製品の各部の名称について説明します。
■本体正面

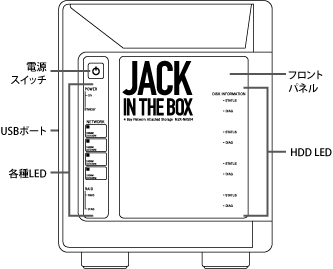

MZK-NAS04

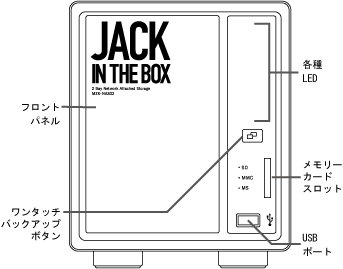

MZK-NAS02
電源スイッチ
電源のオン/オフはボタンを押してから30秒程度かかります。オフにする際はディスクアクセスしていない事を確認してください。
各種LED
本製品の状態や接続しているLANの状況を表示します。
※表示と意味については下表を参照ください。
HDD LED
装着したハードディスクの状況を表示します。
USBポート
USBポートです。USBメモリやUSBハードディスクを接続して、読み書きすることができます。向かって左側の側面にあります。
フロントパネル
開けるとハードディスクを収納するベイがあります。
メモリーカードスロット
MMC/SD/MSに対応しています。
各種LED
本製品の状態や接続しているLANの状況を表示します。
※表示と意味については下表を参照ください。
ワンタッチバックアップボタン
メモリーカードスロットにメモリーカードを挿した状態で1秒程度押し続けると、本製品内にフォルダが作成され、メモリーカード内のデータが保存されます。
5秒程度押すと、メモリーカードがアンマウントされます。
15秒以上押すと、シャットダウン動作が始まります。
本製品の電源を切るときは以下の操作を行ってください。
【電源オフの方法】
ボタンを15秒以上押した後、離します。
ボタンの上の
がゆっくりと点滅を始め、しばらくすると消えます。
消えたことを確認したら、背面の電源スイッチをオフ(○印側)にします。
USBポート
USBポートです。USBメモリやUSBハードディスクを接続して、読み書きすることができます。
フロントパネル
開けるとハードディスクを収納するベイがあります。
LEDの点灯/点滅は以下のように動作します。
MZK-NAS04
POWER ON
青点灯
電源オン
STAND BY
赤点灯
電源オフ(待機中)
NETWORK
青点灯
1000BASE-Tでリンク
青点滅
1000BASE-Tでリンク&データ送受信中
緑点灯
10/100BASE-TXでリンク
緑点滅
10/100BASE-TXでリンク&データ送受信中
消灯
リンクしていません
RAID
青点灯
RAID稼働中
青点滅
RAID未稼働(処理中含む)
DIAG
赤点灯
エラー発生
DISK INFORMAITION
青点灯
ディスク正常
青点滅
ディスクアクセス中
赤点灯
エラー発生
MZK-NAS02
POWER
青点灯
電源オン
消灯
電源オフ
NETWORK
緑点灯
10/100/1000BASE-Tでリンク
緑点滅
10/100/1000BASE-Tでリンク&データ送受信中
消灯
リンクしていません
RAID
青点灯
RAID稼働中
赤点灯
RAID未稼働
赤と紫の
交互点灯
処理中
HDD1
青点滅
HDD1へアクセス中
消灯
アクセスなし/HDDなし
HDD2
青点滅
HDD2へアクセス中
消灯
アクセスなし/HDDなし
OTB
青点灯
メモリーカードがマウントされています
青点滅
メモリーカードをコピー中です
■本体背面

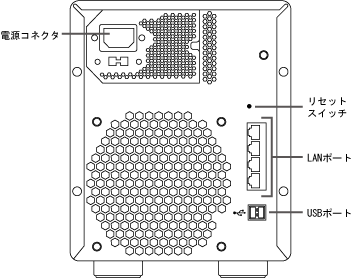

MZK-NAS04

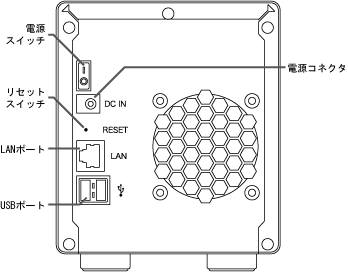

MZK-NAS02
リセットボタン
本製品を外部から初期化したいときに使います。
リセットボタンを押しながら前面電源スイッチを30秒程度長押しするすると前面LEDが点滅し初期化処理が始まります。
LANポート
LANケーブルを接続します(4ポート搭載)
USBポート
USBポートです。USBメモリやUSBハードディスクを接続して、読み書きすることができます。
電源コネクタ
付属電源ケーブルを接続します。
電源スイッチ
電源オン/オフの際に使用します。オフにする際はディスクアクセスしていない事を確認してください。電源オフの方法は
こちら
を参照してください。
リセット
ボタン
本製品を外部から初期化したいときに使います。初期化するときは以下の手順で行ってください。
【初期化の方法】
本製品の電源を切ります。
リセットボタンを押しながら、背面の電源スイッチを入れます。
(リセットボタンは手順3が終わるまで押し続けます)
およそ30秒〜120秒後に前面パネルの
と
(ハードディスクアイコン)が1秒ほど点灯した後、消えます。消えたのを確認すると、リセットボタンを離します。
ハードディスクのリセットが始まり、アイコンが速く点滅します。
速い点滅が終わるまでしばらく待ちます(5分〜10分)
こちら
の手順を行いNASが検出されると、初期化の完了です。
※NASが検出されないときは初期化中です。電源は切らないでください。
LANポート
LANケーブルを接続します(1ポート搭載)
USBポート
USBポートです。USBメモリやUSBハードディスクを接続して、読み書きすることができます。
電源コネクタ
付属ACアダプタを接続します。
