Dual 無線LAN VPNルータ

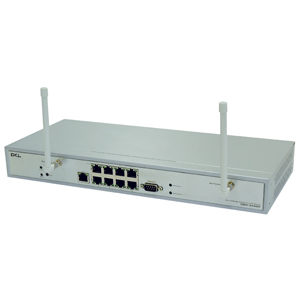

CQW-54AGX
MCQW-54AGX
WirelessBeam(ワイヤレスビーム)「CQW-54AGX」は、無線LANを2系統、有線LANも8ポート内蔵し、企業内での利用に必要な機能を備えた無線LANルータです。各種アンテナ群(オプション)との組み合わせにより、屋内利用から屋外の広域ネットワークに至るまでオールラウンドにカバーします。
製品型番 JANコード 参考価格(税込)
CQW-54AGX 4941250153084 終息製品

使用例

アンテナ種類 無線2波の組み合わせ 屋内 屋外 距離 スループット

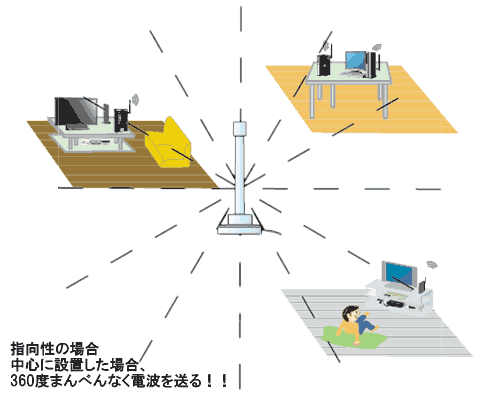

屋内オムニアンテナ
(無指向性)
802.11a/11g × 50m 〜60Mbps
100m 〜50Mbps
パッチアンテナ
(指向性)
垂直偏波と水平偏波の
組み合わせ
802.11g/11g 500m 〜60Mbps
1.2km 〜40Mbps
2km 〜13Mbps
ヘリカルアンテナ
(指向性)
右円偏波と左円偏波の
組み合わせ
802.11g/11g 1.2km 〜60Mbps
2km 〜50Mbps
3.5km 〜36Mbps
6.5km 〜13Mbps
10km 〜6Mbps

無線LANを2系統備え、8ポートの有線LANも装備

IEEE802.11a/b/gの無線LAN機能を2系統備えていますので、1系統はアクセスポイントとして、もう1系統はWDSによる無線LAN中継機能に使用するといった多彩な運用が可能になります。もちろん、この2系統それぞれをアクセスポイントとして使用し、一人あたりが利用できる無線LANの帯域を増やすといった使い方もできます。
  • IEEE802.11aの使用する5GHz帯は電波法により屋外での使用を禁じられています。

企業内ネットワーク機器の管理に不可欠のSNMP対応

ネットワーク機器を管理するために必須のSNMP機能を備えています(v1/v2対応)。また、ネットワーク監視ソフト「監視万能 Node Manager」も付属していますので、ネットワーク全体の監視に役立ちます。

VPNパケットのパススルー機能

LAN-WAN間でVPNゲートウェイ装置によって暗号化されたパケットをパススルーすることが可能です。IPsec/PPTPの2種類のVPNプロトコルに対応し、ルータを介したVPNネットワークの構築が可能です。

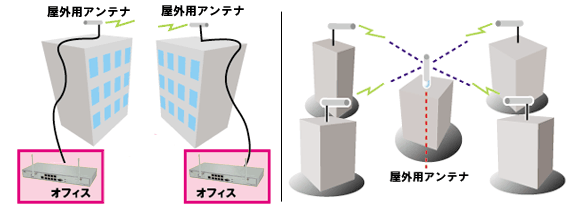

屋外/屋内の長距離通信に柔軟に対応できる高性能アンテナ群

「CQW-54AGX」には、通信距離、通信環境、指向性に応じた屋内/屋外用オプションアンテナをご用意しています。優れた無線LAN 専用アンテナの開発と無線パラメータの最適化により、6.5kmで13Mbps、10kmで6Mbpsの伝送性能を実現。垂直偏波・水平偏波、円偏波、デュアルバンド(2.4GHz/5.2GHz)など長距離の拠点間でも電波の混信や干渉に強く、かつセキューアな無線LAN環境が構築可能です。

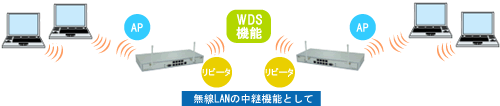

WDS対応だからブリッジ、リピータとして有線LANを無線で接続

「CQW-54AGX」は異なる有線LAN同士を無線でつなぐことができるブリッジ機能や本製品を経由させることでサポートするリピータ機能を備えています。
  • アクセスポイントの最大接続数は32です。
  • ブリッジ、リピータにおいて相互接続は同一機種のみ可能です。

強固な無線セキュリティWPAに対応

64/128/152bitのWEP機能に加え、強固な無線セキュリティ規格のWPA(Wi-Fi Protected Access)にも対応しています(暗号化方式:TKIP/AES、認証方式:PSK/IEEE802.1X)ので、通信内容が洩れてしまう心配がありません。
  • WPA(TKIP/AES)を利用するためには、接続する無線LAN機器もWPA(TKIP/AES)に対応している必要があります。

UPnP(ユニバーサルプラグアンドプレイ)に対応

UPnP機能に対応することにより、ネットワークアプリケーションを使用する際の各種設定を簡素化することができます。UPnP対応アプリケーションのMSN Messengerの各種機能が利用できます。

PPPoEマルチセッション

PPPoEマルチセッションに対応します。プロバイダとフレッツ・スクウェアとの同時接続を行なうことが可能です。本機能によって、接続のたびに設定を切り替える必要がなくなり、利便性が向上します。
  • フレッツ・スクウェアはNTT東日本とNTT西日本のフレッツ・ADSL、Bフレッツのサービスです。

IP Unnumbered接続

フレッツ・ADSL、Bフレッツなどの、複数グローバルIPアドレス提供サービスに対応しています。LANに接続するコンピュータに直接グローバルIPの割り当てが可能な方式を採用しているため、柔軟な構成が可能です。

強力なファイアウォールを実現するSPI、不正アクセス検知機能

SPIは、送出したパケットの情報から戻りパケットの予測と整合性の判断を行い、パケットの通過や破棄を決定する強固なファイアウォール機能です。さらに、インターネット側から不正アクセスがあった場合、これを検出して通信を遮断します。検出した攻撃はログに記録することができ、メール送信することも可能です。

ストレート/クロスを自動判別する8ポートスイッチングハブ内蔵

LAN側ネットワーク機器接続用として、8ポートの10/100BASE自動認識スイッチングハブ内蔵。ストレート/クロスケーブルを自動判別するAutoMDI/MDI-X機能を備えており、ケーブルの種類を意識することなくクライアントの直接接続やハブのカスケード接続が可能です。

WEBブラウザによる設定

各種の設定はWEBブラウザにて簡単に行うことが可能です。設定画面はパスワードで保護されるためセキュリティ面での不安もありません。

WEBブラウザ設定画面上でファームウエアのアップデート

各種機能は本体内のフラッシュメモリに格納されています。最新のファームウエアを弊社のホームページからダウンロードし、WEBブラウザの設定画面からアップデートできます。

長距離無線LAN

アンテナ
型番 WAH-2PV-9 WAH-2HR-15 WAH-2HL-15 WAH-2OV-7 WAH-2OV-4 WAH-5OV-5
品名 パッチ
アンテナ
ヘリカル
アンテナ(R)
ヘリカル
アンテナ(L)
屋外用
オムニアンテナ
屋内用
オムニアンテナ
2.4GHz
屋内用
オムニアンテナ
5.2GHz
製品画像
アンテナ型式 マイクロストリップ ヘリカル ヘリカル スリーブ スリーブ スリーブ
使用周波数 2400〜
2500MHz
2400〜
2500MHz
2400〜
2500MHz
2400〜
2500MHz
2400〜
2500MHz
5150〜
5250MHz
偏波 垂直 円(右) 円(左) 垂直 垂直 垂直
放射パターン 指向性 指向性 指向性 無指向性 無指向性 無指向性
入力
インピーダンス
公称50Ω 公称50Ω 公称50Ω 公称50Ω 公称50Ω 公称50Ω
利得 8.5dBi 14dBi 14dBi 7±0.5dBi 4dBi 4dBi
VSWR 2以下 2以下 2以下 2以下 2以下 2以下
F/B比 16dB以上 18dB以上 18dB以上 - - -
半値幅 垂直面61度・
水平面68度
垂直面22度・
水平面22度
垂直面22度・
水平面22度
- 38:360 25:360
許容電力 5W 5W 5W 10W 5W 5W
入力端子 N-J N-J N-J N-J SMA-J SMA-J
寸法 W105×H20×D105 875×Φ61 875×Φ61 533mm×
Φ22mm
21×Φ10.5
(Φ60)
21×Φ10.5
(Φ60)
質量 230g 1000g 1000g 約1000g 100g 100mm
耐風速 40m/s 40m/s 40m/s 40m/s - -
防水規格 JIS C 0920
保護等級3
JIS C 0920
保護等級3
JIS C 0920
保護等級3
JIS C 0920
保護等級3
- -
想定環境 屋外 屋外 屋外 屋外 屋内 屋内
JAN 4941250159833 4941250159840 4941250159857 4941250159864 4941250159871 4941250159888
購入 終息製品 終息製品 終息製品 終息製品 終息製品 終息製品
ケーブル
型番 WCH-5D-12 WCH-5D-6 WCH-3D-3 WCH-3D-5H WCH-53D-12/5H WCH-53D-6/5H
品名 中継ケーブル
12m
中継ケーブル
6m
中継ケーブル
3d3m
変換ケーブル 中継ケーブル
12m set
中継ケーブル
6m set
製品画像
接栓 N-P・N-P N-P・N-P SMA-P・SMA-P SMA-P・N-J WCH-5D-12
+
WCH-3D-5H
WCH-5D-6
+
WCH-3D-5H
インピーダンス 公称50Ω 公称50Ω 公称50Ω 公称50Ω
ケーブル     RG58A/U RG58A/U
全長 12m 6m 3m 0.5m
通過損失 2.4GHz:3.6dB
5GHz:-

2.4GHz:2.0dB
5GHz:-

2.4GHz:2.8dB
5GHz:4.8dB

2.4GHz:0.3dB
5GHz:-

質量 1150g 650g 150g 100g
JAN 4941250159895 4941250159901 4941250159918 4941250159925 4941250159932 4941250159949
購入 終息製品 終息製品 終息製品 終息製品 終息製品 終息製品
取り付け金具
型番 WKH-HAA WKH-PAA WKH-HAA-C WKH-PAA-C
品名 ヘリカル垂直金具 パッチ垂直金具 コストダウンヘリカル金具 コストダウンパッチ金具
製品画像
取付け支柱外径 40〜60mm 40〜60mm 40〜60mm 40〜60mm
取付け角度 中心に対し上下5度 中心に対し上下左右5度 中心に対し上下5度 中心に対し上下左右5度
耐風速 40m/s(指定アンテナ取付時) 40m/s(指定アンテナ取付時) 40m/s(指定アンテナ取付時) 40m/s(指定アンテナ取付時)
JAN 4941250159963 4941250159970 4941250159987 4941250159994
