HOMEアクセサリ > FO-SMDシリーズ

光ファイバオーダーケーブル

FO-SMDシリーズ
FO-SMDシリーズ
「SCコネクタ<->SCコネクタ光ファイバオーダーケーブル」は、1000BASE-SX/1000BASE-LX/100BASE-FX/10BASE-FXに準拠しています。ミッションクリティカルなサーバ接続、バックボーンスイッチ間接続用途に最適です。ご注文は1m単位から可能です。オーダー頂いてからお好みの長さにカットするため、お届けまでに約2週間程度かかります。

  • ・双方向に最適なめがね型GIコード
  • ・2芯・マルチモード
  • ・コネクタ:両端SCコネクタ
  • ・SPC研磨
  • ・1000BASE-SX/1000BASE-LX/100BASE-FX/10BASE-FXに対応
  • ・コード・コネクタ色:青

光ファイバオーダーケーブル価格表

コア径 料金内訳(加工費)
型番 JAN
62.5/125μmタイプ FO-SMD-ORD 4941250133895 終息製品
50/125μmタイプ FO-SMD50-ORD 4941250138036 終息製品
コア径 料金内訳(ケーブル)
型番 JAN
62.5/125μmタイプ FO-SMD-XM 4941250133666 終息製品
50/125μmタイプ FO-SMD50-XM 4941250138043 終息製品

光ファイバケーブルの構成図

光情報を通す屈折率の高いコア(核)の部分と、光を反射させる屈折率の低いクラッドの部分で構成されています。 光情報は、コアとクラッドの堺界で反射しながら進む為、低減衰を実現します。

光の伝送タイプ

シングルモード光ファイバ(SMF:Single Mode Fiber)
光を伝搬する経路が一つの光ファイバ。芯線径が細くケーブル同士の接合が難しい。
マルチモード光ファイバ(MMF:Multi Mode Fiber)
光を伝搬する経路が複数の光ファイバ。芯線径が太く、ケーブル同士の接合が容易で安価。最も普及しているタイプです。

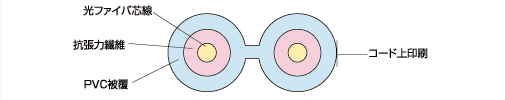

構造図

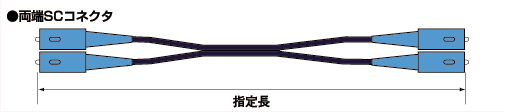

指定長図

ケーブル特性表

ナイロン芯線
コア径/クラッド径[μm] 芯線径
[μm]
波長
[μm]
伝送損失
[dB/km]
伝送帯域
[MHz/km]
芯線色
62.5/125または50/125 0.9 0.85 3.50 200
コード
標準外線[mm] 標準質量
[kg/km]
許容張力
[N]
許容曲げ半径
[mm]
コード色
2.8×5.8 15 196以上 30以上
